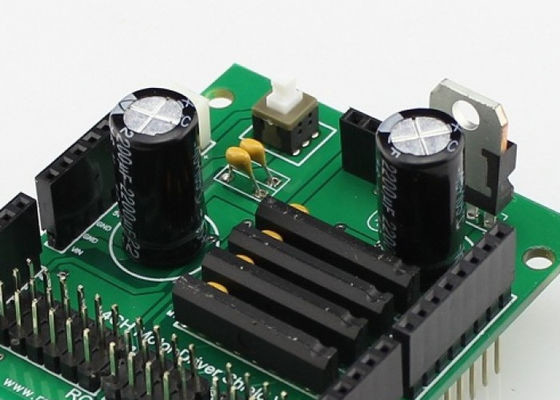

Customizable Full Automatic PCB Components Assembly Min Laser Aperture

Assemblage de composants PCB entièrement automatiques personnalisables Min Laser Aperture

  • Mettre en évidence

    Assemblage de composants de PCB personnalisables

    ,

    Assemblage complet automatique des composants de PCB

    ,

    Assemblage de carte de circuit imprimé personnalisable

  • Matériel
    FR-4
  • Couleur
    Vert, couleur adaptée aux besoins du client, bleue sur votre demande
  • Épaisseur du cuivre
    1oz, 0.5-2.0 once, 1-3oz, 0.5-5oz, 0.5-4oz
  • Épaisseur du panneau
    1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm
  • Min. Largeur de ligne
    3mi, 4mil, 0.1mm, 0.1mm (instantané) d'or/0.15mm (HASL), 0,1 0mm
  • Application du projet
    Dispositif de l'électronique, électronique grand public, produits électroniques, industriels, et ain
  • Lieu d'origine
    Chine
  • Nom de marque
    XHT
  • Certification
    ISO、IATF16949、RoSH
  • Numéro de modèle
    Assemblage de carte de circuit imprimé XHT-2
  • Quantité de commande min
    Moq faible
  • Détails d'emballage
    Carton avec sac en mousse
  • Délai de livraison
    5-8 jours ouvrables
  • Conditions de paiement
    T/T, Western Union et MoneyGram
  • Capacité d'approvisionnement
    600000+ PCS par bouche

Assemblage de composants PCB entièrement automatiques personnalisables Min Laser Aperture

Pcb/PCB/Fr-4/Pcba/OEM de carte de circuit imprimé

TMS



Le traitement des patchs SMT achètera les composants conformément à la carte de production fournie par les clients et confirmera le plan de production du PMC.Nous allons commencer la programmation SMT, fabriquent des mailles d'acier laser et des imprimantes de pâte de soudure selon le procédé SMT.



Les composants seront montés sur le circuit imprimé par le monteur SMT, et la détection optique automatique en ligne de l'AOI sera effectuée si nécessaire.la courbe de température parfaite du four de reflux est réglée pour laisser la carte de circuit imprimé circuler par soudage de reflux.



Après l'inspection IPQC nécessaire, le matériau DIP peut ensuite être passé à travers la carte de circuit imprimé en utilisant le procédé DIP, puis par soudage à l'onde.Ensuite, il est temps de procéder au processus de post-fourneau nécessaire.



Une fois tous les processus ci-dessus terminés, l'AQ procédera à un test complet pour assurer la qualité du produit.



DIP

1Le processus de traitement DIP est le suivant: insertion du trou →AOI→ soudure à l'onde → broche de coupe →AOI→ correction → lavage → inspection de la qualité.



2Après le soudage par ondes, les produits seront scannés par l'équipement AOI pour s'assurer qu'aucune erreur ne se produise.





Ce dont nous avons besoin:

* Fichiers Gerber du PCB nu
* Liste des matériaux à inclure: numéro de pièce du fabricant, type de pièce, type d'emballage,
les emplacements des composants répertoriés par désignation de référence et quantité
* Spécifications dimensionnelles des composants non standard
* dessin d'assemblage, y compris les modifications éventuelles
* Procédures d'essai finales (le cas échéant)





Épaisseur du cuivre 1 oz ~ 3 oz,0.5 à 5 oz. Matériau de base FR4, aluminium, TG, Rogers, CEM-1
Épaisseur du panneau 10,6 mm, 0,5 à 3,2 mm, 0,2 à 3,0 mm, 0,3 à 2,5 mm, 2,0 mm Min. Largeur de ligne 3 mi, 4 mil, 0,1 mm, 0,1 mm (Flash Gold) / 0,15 mm (HASL), 0,1 mm
Taille minimale du trou 0.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm à 1mm Finition de surface HASL, OSP, ENIG, HASL sans plomb, or par immersion
Min. espacement des lignes 0Il est possible d'envoyer une demande d'autorisation. Nom du produit Conception et fabrication de circuits imprimés, 94V0
Application du projet Appareil électronique, électronique grand public, produits électroniques, industriels, etc. Masque de soudure Le bleu, le vert, le rouge, le bleu, le blanc, le noir, le jaune, le vert, le noir, le blanc, le rouge, le bleu...
Couche 1 à 20 couches, 1 à 24 couches Les Rohs sans plomb



PCBA clé en main PCB+approvisionnement en composants+assemblage+emballage
Détails du montage Les lignes SMT et les lignes à travers-trous ISO
Temps de réalisation Prototype: 15 jours ouvrables, commande de masse: 20 à 25 jours ouvrables
Épreuves sur produits Test avec sonde volante, inspection par rayons X, test AOI, test fonctionnel
Quantité Quantité minimale: 1pcs. prototype, petite commande, commande de masse, tout va bien
Les fichiers dont nous avons besoin PCB: fichiers Gerber ((CAM, PCB, PCBDOC)
Les fichiers dont nous avons besoin Components: liste des matériaux (BOM)
Les fichiers dont nous avons besoin Assemblage: fichier Pick-N-Place
Taille du panneau PCB Taille minimale: 0,25*0,25 pouces ((6*6mm)
Taille maximale: 20*20 pouces ((500*500 mm)
Type de soudure de PCB Paste soluble dans l'eau, exempte de plomb RoHS
Détails des composants Passive Jusqu'à taille 0201
Détails des composants BGA et VFBGA
Détails des composants Porteurs de puces sans plomb/CSP
Détails des composants Assemblage SMT à double face
Détails des composants - Je ne sais pas.
Détails des composants Réparation et remontage de BGA
Détails des composants Retrait et remplacement de pièces
Paquet de composants Couper du ruban adhésif, du tube, des bobines, des pièces détachées
Assemblage de PCB Perçage -- Exposition -- Placement -- Fixation et décapage -- Perçage -- Test électrique -- SMT -- Solde à ondes -- Assemblage -- TIC -- Test de fonction -- Test de température et d'humidité



Questions et réponses

Q: Quels fichiers utilisez-vous dans la fabrication de PCBA?

R: Gerber ou Eagle, liste de la carte de crédit, PNP et position des composants.

Q: Pouvez-vous offrir un échantillon?

R: Oui, nous pouvons personnaliser des échantillons pour vos tests avant la production de masse.

Q: Combien de temps puis-je obtenir le devis après avoir envoyé Gerber, BOM et procédure de test?

R: Dans les 6 heures pour les devis PCB et environ 24 heures pour les devis PCBA.

Q: Comment puis-je connaître le processus de production de mon PCBA?

R: 7 à 10 jours pour la production de PCB et l'achat de composants, et 10 jours pour l'assemblage et les essais de PCB.

Q. Mon dessin est-il sécurisé quand je vous l'envoie?

Vos fichiers sont conservés en toute sécurité pendant qu'ils sont en possession de Kerongda. Vos fichiers ne sont jamais partagés avec des tiers,seuls nos collègues ont accès à vos fichiers de conception.Puisqu'ils sont votre propriété,nous respectons le droit d'auteur de vos fichiers. Le client contrôle la disposition de ces fichiers selon vos exigences et votre approbation écrite.

Q. Quelle est la garantie?

La garantie est de 2 ans.
