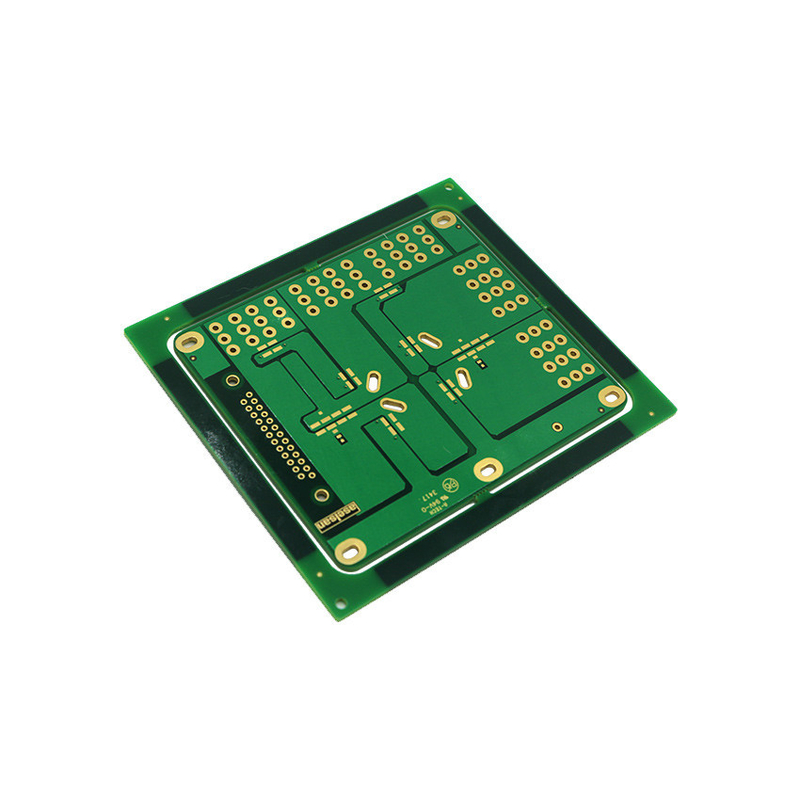

Flying Probe HDI Flexibility  PCB Fabrication With Customized Design

La fabrication de circuits imprimés HDI avec conception personnalisée

  • Mettre en évidence

    Flexibilité de l'assemblage des PCB SMT

    ,

    Conception personnalisée de l'assemblage SMT PCB

    ,

    La flexibilité du montage de surface du PCB

  • Nom du produit
    La fabrication de circuits imprimés HDI avec conception personnalisée
  • Finition de surface
    HASL-LF/OSP/ENIG etc.
  • Masque de soudure
    Blanc noir vert/bleu, vert vert-bleu noir vert et blanc de rouge, de vert ou de toute autre couleur
  • certificat
    ISO9001/ISO14001/CE/ROHS
  • Service de essai
    Essai électrique de 100%, Mouche-sonde, essai de fonction, 100% E-essai, essai volant de sonde
  • Type de services
    Service de PCB électroniques personnalisés
  • Lieu d'origine
    Chine
  • Nom de marque
    XHT
  • Certification
    ISO、IATF16949、RoSH、CE
  • Numéro de modèle
    FR4 PCB-20
  • Quantité de commande min
    Pas de MOQ
  • Détails d'emballage
    Carton avec sac en mousse
  • Délai de livraison
    5-8 jours ouvrables
  • Conditions de paiement
    T/T, Western Union et MoneyGram
  • Capacité d'approvisionnement
    600000+ PCS par bouche

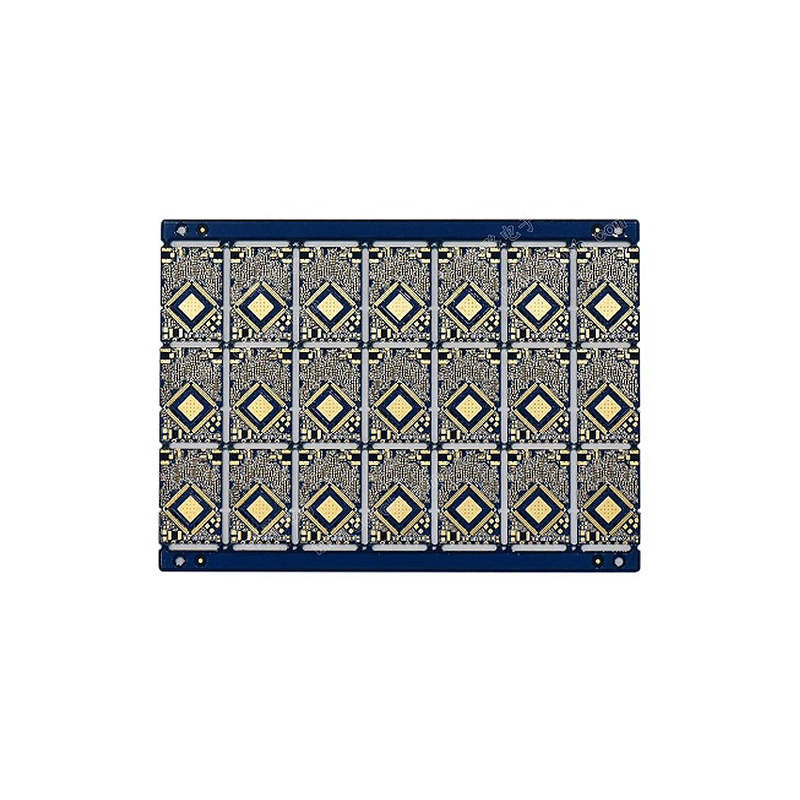

La fabrication de circuits imprimés HDI avec conception personnalisée

La fabrication de circuits imprimés HDI avec conception personnalisée





Méthode d'inspection des PCB



Les méthodes d'inspection des PCB comprennent l'inspection optique de l'apparence et l'essai du chemin électrique
AOI (inspection optique automatique):
Il s'agit d'un système de reconnaissance optique automatique, basé sur l'efficacité de la production et la précision de l'inspection.l'utilisation d'instruments d'identification optique pour remplacer l'inspection visuelle manuelle (inspection visuelle) est déjà un processus très basiqueLe principe de l'AOI est de sauvegarder d'abord le fichier d'image standard dans l'appareil, d'utiliser le fichier d'image pour effectuer une comparaison optique avec l'objet mesuré,et détermine automatiquement si l'erreur de l'objet mesuré dépasse la normeComme les circuits sur les circuits imprimés deviennent de plus en plus fins, il a déjà dépassé la limite que peut trouver l'œil humain.l'équipement AOI du PCB HDI est principalement utilisé pour vérifier et comparer les couches de circuit, et comparer s'il y a trop ou trop peu de gravure ou de dommages tels que des collisions. .





Application industrielle



Les applications industrielles à haute puissance des PCB HDI sont courantes.Ces composants électroniques contrôlent les mécanismes utilisés dans les usines et les installations de fabrication et doivent résister aux conditions difficiles couramment rencontrées dans les installations industriellesCela peut inclure tout, y compris les produits chimiques agressifs, les machines vibrantes et la manipulation rugueuse.
Dans un environnement aussi difficile, les normes de l'industrie sont tout aussi strictes.Ce PCB HDI est utile pour les applications industrielles à courant élevé et les chargeurs de batteries.
1Équipement industriel: de nombreuses perceuses et presses utilisées dans la fabrication fonctionnent à l'aide d'électroniques contrôlées par PCB HDI.
2Équipement de mesure: Équipement utilisé pour mesurer et contrôler la pression, la température et d'autres variables dans les processus de fabrication industrielle.
3Équipement électrique: onduleur à courant continu, équipement de cogénération solaire et autres équipements de régulation de la puissance.





Capacités de PCB et spécifications techniques



Je ne veux pas.1 Les postes Les capacités
1 Couches 2 à 68L
2 Taille maximale de l'usinage 600 mm*1200 mm
3 Épaisseur du panneau 0.2 mm à 6,5 mm
4 Épaisseur de cuivre 0.5 oz à 28 oz
5 Min trace/espace 2.0mil/2.0mil
6 Aperture finie minimale 0. 10 mm
7 Rapport entre épaisseur maximale et diamètre 15:1
8 Par le traitement En passant, aveugle et enterré en passant, en passant dans la plaque, en passant dans le cuivre...
9 Finition/traitement de surface HASL/HASL sans plomb, étain chimique, or chimique, or par immersion
10 Matériau de base FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350;
Laminat Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco avec FR-4 (y compris le laminage hybride partiel Ro4350B avec FR-4)
11 Couleur du masque de soudure Vert, noir, rouge, jaune, blanc, bleu, violet, vert mat, noir mat.
12 Service de test AOI, rayons X, sonde volante, test de fonctionnement, premier testeur d'article
13 Profilage Perçage Routage, V-CUT, Béveling
14 Vue d'ensemble ≤ 0,5%
15 Type d'IDH 1+n+1,2+n+2,3+n+3
16 Min ouverture mécanique 0.1 mm
17 Min ouverture laser 0.075 mm





Bienvenue chez XHT Technology Co., Ltd.

Nous pouvons fournir un service à guichet unique:

Plaques de circuits imprimés PCB+Assemblage
Le test électronique.
Achat de composants électroniques.
Assemblage de PCB: disponible sur SMT, BGA, DIP.
Test de fonction PCBA.
Montage de l'enceinte.



La fabrication de circuits imprimés HDI avec conception personnalisée 0La fabrication de circuits imprimés HDI avec conception personnalisée 1La fabrication de circuits imprimés HDI avec conception personnalisée 2La fabrication de circuits imprimés HDI avec conception personnalisée 3La fabrication de circuits imprimés HDI avec conception personnalisée 4La fabrication de circuits imprimés HDI avec conception personnalisée 5La fabrication de circuits imprimés HDI avec conception personnalisée 6

Questions fréquentes

Q: Quelle est votre politique d'inspection?
XHT: Afin d'assurer la qualité des produits PCB, l'inspection par sonde volante est généralement utilisée; appareils électriques, inspection optique automatique (AOI), inspection par rayons X des pièces BGA,première inspection de l'article (FAI) etc..
Q: Le procédé sans plomb est requis lors de l'impression de la carte de circuit imprimé.
XHT: Le procédé sans plomb lors de l'impression est supérieur aux exigences de résistance à la température du procédé général et les exigences de résistance à la température doivent être supérieures à 260 °C.il est recommandé d'utiliser un substrat supérieur à TG150 lors du choix du matériau du substrat.
Q: Un domaine populaire?
XHT: les semi-conducteurs, la maison intelligente, les produits médicaux, les appareils portables intelligents, le contrôle industriel, l'IoT, etc.
Q: Avec quelles compagnies express coopérez-vous?
XHT: Nous coopérons avec des compagnies express, dont DHL, FedEX, UPS, TNT et EMS. Nous avons également nos propres expéditeurs, avec des frais d'expédition plus bas.
Q: Quelle est la différence entre la carte HDI et la carte de circuit général?
XHT: la plupart des cartes HDI utilisent le laser pour former des trous, tandis que les cartes de circuits imprimés généraux utilisent uniquement le forage mécanique, et les cartes HDI sont fabriquées par la méthode de construction (Build Up), de sorte que plus de couches seront ajoutées,tandis que les circuits imprimés généraux ne sont ajoutés qu'une fois.
