Huizhou Xinghongtai Electronics Co., Ltd. 86-135-44250291 sales@xhtpcbaodm.com
OEM Multilayer PCB Fabrication Electronic PCB Boards FR4 PCB Supplier One Stop Service

Produit de fabrication de PCB multicouches

Produits - FR-4 Fabrication de PCB
  • Mettre en évidence

    IT180A carte de circuit imprimé Fr4

    ,

    Plaque de circuit imprimé clé en main Fr4

    ,

    Assemblage personnalisable des cartes de PCB

  • Nom du produit
    Produit de fabrication de PCB multicouches
  • Épaisseur du cuivre
    1oz, 1/2OZ 1OZ 2OZ 3OZ, 2oz, 1oz ((35um), 0,5-3,0 Oz
  • Matériau de base
    FR-4, Etc, Alu, haute température, FR-4/céramique/cem-3/FR-1
  • Min. espacement des lignes
    4mil, 0,003", 0.1mm4mil), 0.1mm, 4/4mil (0.1/0.1mm)
  • Min. Largeur de ligne
    4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm (3mil/3mil), 3mi
  • Taille minimale du trou
    0.2mm, 8 mil, 0.10mm, 3mil (0.075mm), 0,004"
  • Finition de surface
    HASL, OSP, HASL sans plomb, ENIG, or par immersion
  • Application du projet
    Électronique de consommation, électricité, automobile, industrie, produit électronique
  • Lieu d'origine
    Chine
  • Nom de marque
    XHT
  • Certification
    ISO、IATF16949、RoSH
  • Numéro de modèle
    XHT-FR-4 Fabrication de PCB-3
  • Quantité de commande min
    Moq faible
  • Prix
    US$ 1-5/Pcs
  • Détails d'emballage
    Carton avec sac à bulles
  • Délai de livraison
    5-8 jours
  • Conditions de paiement
    T/T, Western Union et MoneyGram
  • Capacité d'approvisionnement
    100000 pièces par jour

Produit de fabrication de PCB multicouches

  • OEM Multilayer PCB Fabrication Electronic PCB Boards FR4 PCB Supplier One Stop Service
  • OEM Multilayer PCB Fabrication Electronic PCB Boards FR4 PCB Supplier One Stop Service
  • OEM Multilayer PCB Fabrication Electronic PCB Boards FR4 PCB Supplier One Stop Service
  • OEM Multilayer PCB Fabrication Electronic PCB Boards FR4 PCB Supplier One Stop Service
Obtenir le prix Contactez

Produit de fabrication de PCB multicouches





XHT Offrir un service à guichet unique



* PCB rigides;

* PCB souples;

* PCB rigide et flexible;

* PCB HDI;

* PCB plaqué or;

* PCB à haute fréquence;

* PCB en aluminium;

* Circuits à base de cuivre;

* PCB à TG élevé;

* PCB en cuivre lourd;

* Assemblage de PCB;

* Composition des composants;

* Épreuves de PCB/PCBA.



Capacités de service de PCB et spécifications techniques



Je ne veux pas. Les postes Les capacités
1 Couches 2 à 68L
2 Taille maximale de l'usinage 600 mm*1200 mm
3 Épaisseur du panneau 0.2 mm à 6,5 mm
4 Épaisseur de cuivre 0.5 oz à 28 oz
5 Min trace/espace 2.0mil/2.0mil
6 Aperture finie minimale 0. 10 mm
7 Rapport entre épaisseur maximale et diamètre 15:1
8 Par le traitement En passant, aveugle et enterré en passant, en passant dans la plaque, en passant dans le cuivre...
9 Finition/traitement de surface HASL/HASL sans plomb, étain chimique, or chimique, or par immersion
10 Matériau de base FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350;
Laminat Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco avec FR-4 (y compris le laminage hybride partiel Ro4350B avec FR-4)
11 Couleur du masque de soudure Vert, noir, rouge, jaune, blanc, bleu, violet, vert mat, noir mat.
12 Service de test AOI, rayons X, sonde volante, test de fonctionnement, premier testeur d'article
13 Profilage Perçage Routage, V-CUT, Béveling
14 Vue d'ensemble ≤ 0,5%
15 Type d'IDH 1+n+1,2+n+2,3+n+3
16 Min ouverture mécanique 0.1 mm
17 Min ouverture laser 0.075 mm



Les capacités de PCBA

PCBA clé en main PCB+approvisionnement en composants+assemblage+emballage
Détails du montage Les lignes SMT et les lignes à travers-trous, ISO SMT et DIP
Temps de réalisation Prototype: 15 jours ouvrables. Commande de masse: 20 à 25 jours ouvrables
Épreuves sur produits Test de mise en forme, inspection par rayons X, test AOI, test fonctionnel
Quantité Quantité minimale: 1pcs. Prototype, petite commande, commande en série, tout va bien
Fichiers nécessaires Les fichiers de Gerber (CAM, PCB, PCBDOC)
Composants : liste des matériaux (BOM)
Assemblage: fichier Pick-N-Place
Taille du panneau de PCB Taille minimale: 0,25*0,25 pouces ((6*6mm)
Taille maximale: 1200*600 mm
Détails des composants Passive Jusqu'à taille 0201
BGA et VFBGA
Porteurs de puces sans plomb/CSP
Assemblage SMT à double face
- Je ne sais pas.
Réparation et remontage de BGA
Retrait et remplacement de pièces
Paquet de composants Tape à découper, tubes, bobines, pièces détachées
Processus de montage des PCB+ Perçage -- -- Exposition -- -- Placement -- -- Étissage et décapage -- -- Perçage -- -- Épreuves électriques -- --
Soudage -- assemblage -- TIC -- test de fonction -- test de température et d'humidité





Présentez brièvement nos avantages



  • Une solution unique rapide, de haute précision, compliquée et de haute qualité: (fabrication de services de prototypes de PCB + approvisionnement en composants + assemblage de services de prototypes de PCB + tests).
  • Il est certifié ISO9001, ISO14001, ISO13485, IATF16949.
  • Nous soutenons pour vous donner un meilleur prix et une meilleure livraison à temps.
  • Nous offrons un service de devis 24 heures sur 7 et un soutien technique.
  • La NDA est prise en charge pour protéger la sécurité de vos fichiers.



Équipement de fabrication et d'assemblage de PCB avancés



XHT a importé des machines de pointe des États-Unis, du Japon, d'Allemagne et d'Israël pour améliorer notre capacité de production et technique.Nous avons donné un excellent exemple le service de prototypes de PCB domaine de test de sonde volanteNous avons une division R&D très développée qui a aidé notre usine à produire avec succès des micro-mécaniques via, haute densité d'impédance et HDI.

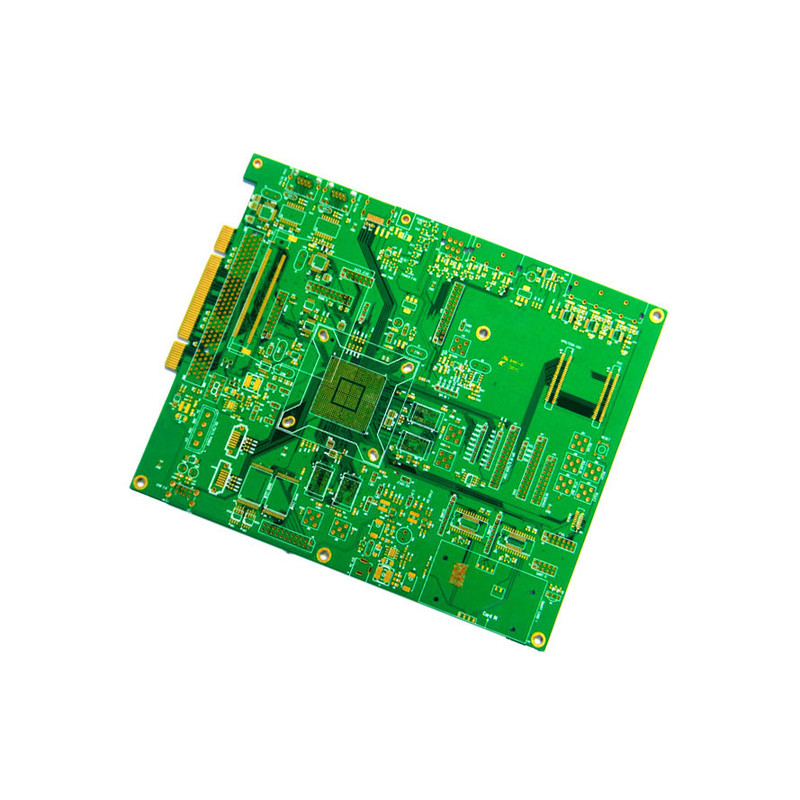

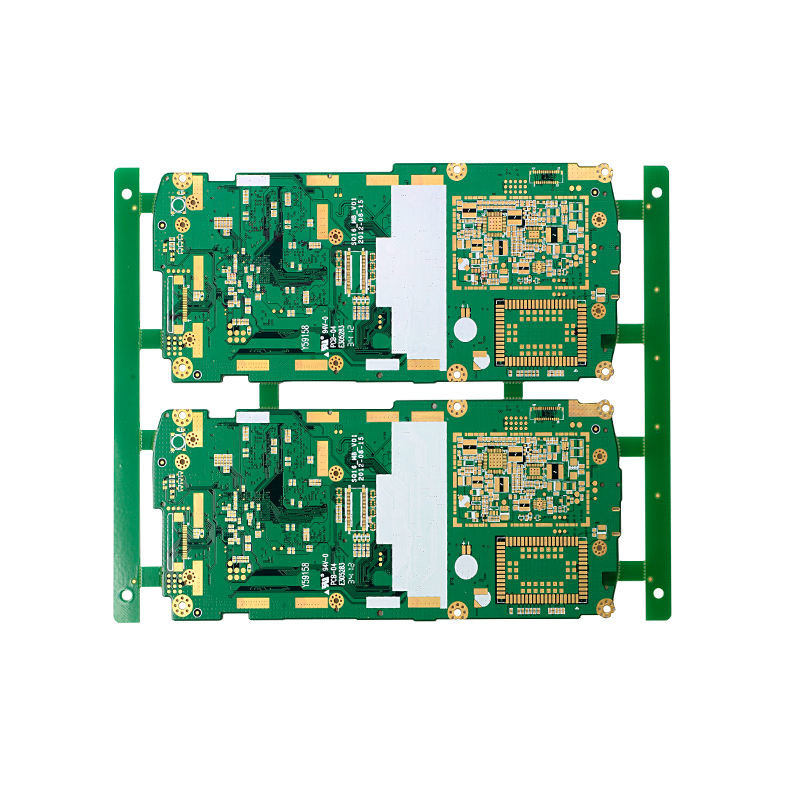

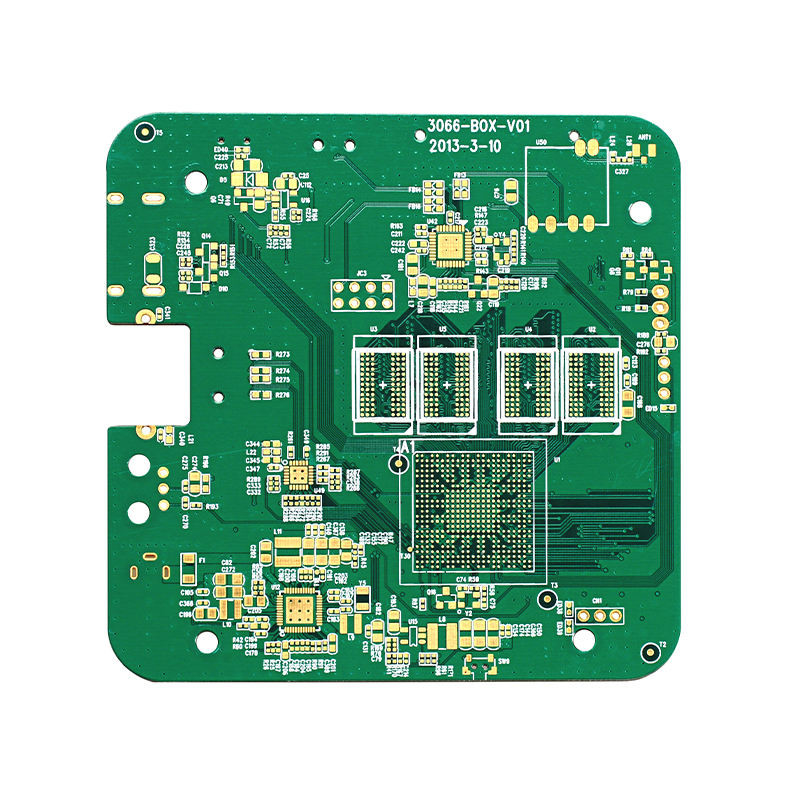

Produit de fabrication de PCB multicouches 0

Produit de fabrication de PCB multicouches 1

Produit de fabrication de PCB multicouches 2Produit de fabrication de PCB multicouches 3Produit de fabrication de PCB multicouches 4Produit de fabrication de PCB multicouches 5





Questions fréquentes





Q: Avec quelles compagnies express coopérez-vous?
XHT: Nous coopérons avec des compagnies express, dont DHL, FedEX, UPS, TNT et EMS. Nous avons également nos propres expéditeurs, avec des frais d'expédition plus bas.
Q: Quels sont les modes de transport?
XHT: Généralement comprenant l'expédition express, aérienne, ferroviaire et maritime.
Q: Un domaine populaire?
XHT: les semi-conducteurs, la maison intelligente, les produits médicaux, les appareils portables intelligents, le contrôle industriel, l'IoT, etc.
Q: Pouvez-vous nous faire une réduction préférentielle?
XHT: Bien sûr, nous offrirons une réduction préférentielle pour vos grandes commandes et confirmerons la commande rapidement.
Q: Pourquoi nous avoir choisis?
XHT: équipe de R&D professionnelle et expérimentée, équipement de production avancé, flux de processus scientifique et raisonnable.
Nous testons tous nos produits avant expédition pour nous assurer que tout est en parfait état.
Q: Combien de temps faut-il pour obtenir un devis de PCB?
XHT: normalement 1 heure à 4 heures dès réception de la confirmation de l'évaluation par l'ingénieur interne.
