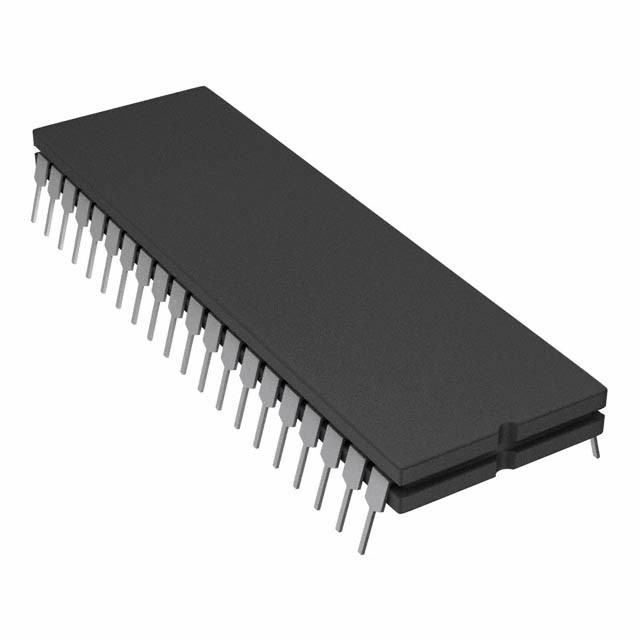

Composants électroniques CPLD haute performance ATF2500C-20GM Dispositif logique programmable

L'ATF2500C est le PLD de plus haute densité disponible dans un pack de montage de surface à 44 broches.une utilisation élevée de la porte est facilement obtenueL'ATF2500C est un dispositif logique programmable (PLD) CMOS (électriquement effaçable) de haute performance qui utilise la technologie électriquement effaçable éprouvée d'Atmel.Ce PLD est désormais disponible dans des emballages entièrement verts ou LHF (sans plomb et sans halogénures).

L'ATF2500C est organisé autour d'un seul tableau universel. Tous les broches et les termes de rétroaction sont toujours disponibles pour chaque macrocellule. Chacune des 38 broches logiques sont des entrées de tableau,comme les sorties de chaque flip-flop.
Dans l'ATF2500C, quatre termes de produit sont saisis pour chaque terme de somme.Les trois termes de somme de chaque macrocelle peuvent être combinés pour fournir jusqu'à 12 termes de produit par terme de somme sans pénalité de performance.Chaque flip-flop est sélectionnable individuellement pour être de type D ou T, offrant une compactabilité logique supplémentaire.24 de la flip-flops peut être contourné pour fournir une rétroaction combinatoire interne à la matrice logique.
Les termes du produit fournissent des horloges individuelles et des réinitialisations asynchrones pour chaque flip-flop.Chaque sortie a son propre terme de produit activé. Huit termes de produit pré-définis synchrones desservent des groupes locaux de quatre ou huit flip-flops. Des fonctions de préchargement de registre sont fournies pour simplifier les tests.Tous les registres sont automatiquement réinitialisés lors de la mise sous tension.

Caractéristiques
• Dispositif logique programmable électriquement effaçable à haute performance et haute densité
• Array logique entièrement connecté avec 416 termes de produit
• 15 ns Délai maximal d'épingle à épingle pour un fonctionnement à 5 V
• 24 Macrocelles de sortie flexibles
48 pantoufles deux par Macrocell
72 termes résumés
Tous les pinces d'entrée/sortie sont connectés indépendamment.
• Chaussons à talons D ou T
• Définition de la durée du produit ou réglage des broches d'entrée directe
• Réactions internes enregistrées ou combinées
• Compatible avec les logiciels ATV2500B/BQ et ATV2500H
• Technologie avancée à effacement électrique
Réprogrammable
Testé à 100%
• Package de montage de surface à 44 plombs et Package DIP à 40 broches
• Conception flexible: jusqu'à 48 flip-flops enfouis et 24 sorties combinées simultanément
• 8 termes synchrones du produit
• Réinitialisation asynchrone individuelle par macrocelle
• Contrôle de l'OE par macrocellule
• Fonctionnalité équivalente à ATV2500B/BQ et ATV2500H
• Protection contre les détecteurs électromagnétiques de 2000 V
• Fonction de sécurité pour protéger le code
• Variété de températures commerciales, industrielles et militaires
• Conservation des données pendant 10 ans
• Option de gardien d' épingle
• 200 mA Immunité de verrouillage
• Options d'emballage vert (libre de Pb/halogénures/conforme à la RoHS)

Utilisation des nombreuses fonctionnalités avancées de la famille ATF2500C
La flexibilité avancée de l'ATF2500C regroupe plus de portes utilisables en 44 conduites que les autres PLD.
• Matériel logique entièrement connecté chaque entrée de matrice est toujours disponible pour chaque terme de produit.
• Registres de type D et T sélectionnables
Les flip-flops JK et SR peuvent également être facilement créés en utilisant la configuration de type T. Ces options permettent une utilisation plus efficace du terme produit.
• Feedback combinatoire enfoui: chaque registre Q2 de la macrocellule peut être contourné pour alimenter directement son entrée (D/T2) dans le tableau logique.Cela fournit une capacité d'expansion logique supplémentaire sans utiliser de précieuses ressources de broches.
• Horloge synchrone/asynchrone sélectionnable Chaque flip-flop de l'ATF2500C dispose d'un terme de produit dédié à l'horloge.Machines d'état enterré, les compteurs et les registres peuvent tous coexister dans un seul appareil
La sélection de la source de l'horloge flip-flop individuelle permet en outre de mélanger l'horloge à broches plus performante et l'horloge à terme flexible du produit dans une seule conception.
• Un total de 48 registres ¢ L'ATF2500C fournit deux flip-flops par macrocellule ¢ un total de 48. Chaque registre a ses propres délais d'horloge et de réinitialisation, ainsi que sa propre durée de somme.
• Pins d'entrée/sortie indépendants et chemins de rétroaction Chaque pin d'entrée/sortie de l'ATF2500C dispose d'un chemin d'entrée dédié.combiné avec des termes de produit individuels pour chaque sortie d'E/S, faciliter une véritable conception d'E/S bidirectionnelle.
• Termes de somme combinables: les trois termes de somme de chaque macrocellule de sortie peuvent être combinés en un seul terme, ce qui permet d'obtenir jusqu'à 12 termes de produit par terme de somme sans pénalité de vitesse.
• Circuits de gardiens de broches programmables
• User Row (64 bits) Utilisé pour stocker des informations telles que l'historique des unités.

4- Réserver le démarrage.
Les registres des ATF2500C sont conçus pour être réinitialisés lors de la mise sous tension.L'état de sortie dépendra de la polarité du tampon de sortie.
Cette caractéristique est essentielle pour l'état, car la nature de la réinitialisation et l'incertitude de la façon dont VCC augmente réellement dans le système, les conditions suivantes sont requises:
1La montée du VCC doit être monotone.
2. Une fois la réinitialisation effectuée, tous les temps de configuration des entrées et des rétroactions doivent être respectés avant d'activer la broche de l'horloge ou les termes élevés, et
3L'aiguille d'horloge et les signaux à partir desquels les termes d'horloge sont dérivés doivent rester stables pendant le tPR.
