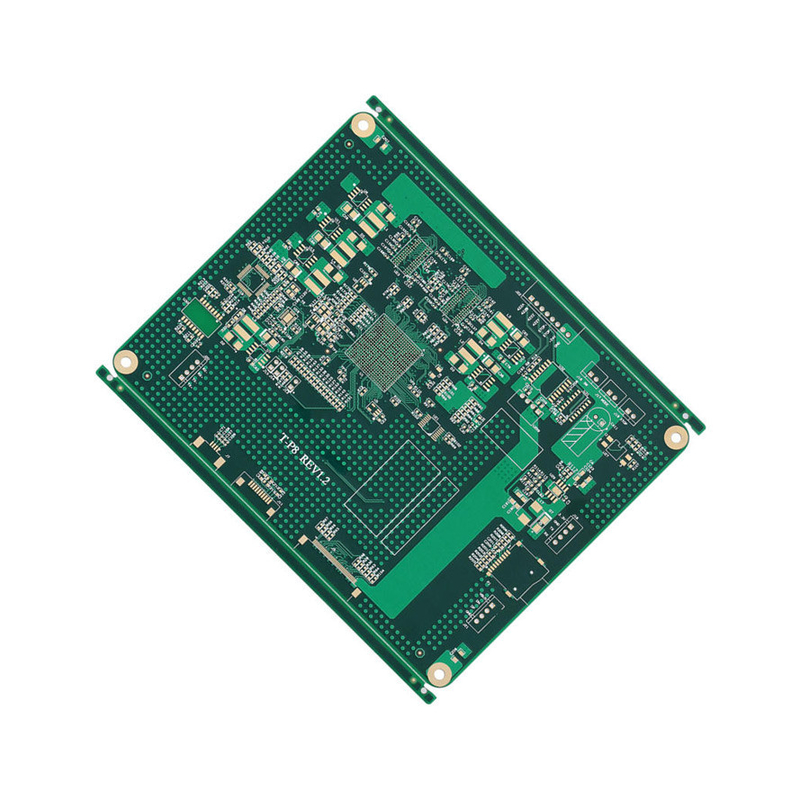

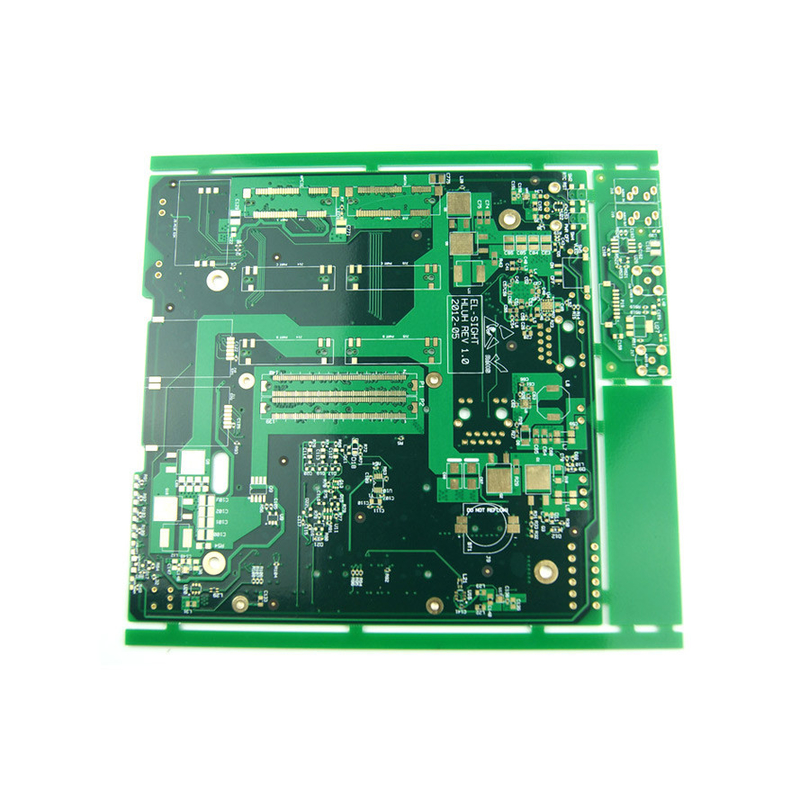

Plaque de circuits électriques personnalisée à haute fréquence Fr4

Plaque de circuit électrique sur mesureTrès haut Fréquence PcbFr4PcbProduit de fabrication

Description du produit:

Le produit High Frequency PCB Manufacturing est doté d'une trace minimale de 4/4 mil, permettant une transmission de signal à haute densité et à grande vitesse.qui sont essentiels pour les conceptions de circuits imprimés multicouchesLe procédé de fabrication avancé du produit garantit que les voies sont perforées avec précision et alignées avec précision, réduisant la perte de signal et améliorant l'intégrité du signal.

Le produit de fabrication de PCB à haute fréquence a un délai de 3-5 jours pour le prototype et 7-10 jours pour la production en série, ce qui en fait une solution efficace pour les projets sensibles au temps.Son temps de réalisation rapide permet aux ingénieurs de tester et d'itérer rapidement leurs conceptions., ce qui réduit le temps et les coûts de développement.

Caractéristiques:

• Nom du produit: Fabrication de PCB à haute fréquence
• Épaisseur du panneau: 0,2-6,0 mm
• Finition de surface: HASL, ENIG, argent de plongée, OSP
• Matériau: Laminat à haute fréquence
• Norme de qualité: Classe 2 IPC, classe 3
• Contrôle de l'impédance: Oui

Ce produit est idéal pour créer des circuits imprimés à haute fréquence, des circuits imprimés à micro-ondes et des circuits imprimés à grande vitesse.

Paramètres techniques:

Considération de la conception des PCB à haute fréquence:

1L'utilisation du plan intérieur moyen comme couche de puissance et de sol peut fournir un blindage, réduire l'inductivité parasitaire, raccourcir la longueur de la ligne de signal et minimiser les interférences croisées entre les signaux.
2Le câblage doit être plié à un angle de 45° pour réduire la transmission des signaux à haute fréquence et l'accouplement entre eux.
3Plus la longueur du câblage est courte, mieux c'est, et plus la distance parallèle entre deux câbles est courte, mieux c'est.
4Moins de trous, mieux c'est.
5La direction du câblage intercalaire doit être verticale, la couche supérieure étant horizontale et la couche inférieure verticale, afin de réduire les interférences entre les signaux.

6L'ajout de cuivre de mise à la terre peut réduire les interférences entre les signaux.
7L'enveloppe au sol de lignes de signal importantes peut améliorer considérablement la capacité anti-interférence du signal.l'enveloppe au sol des sources d'interférence peut également être utilisée pour les empêcher d'interférer avec d'autres signaux.

Applications:

Le XHT-HFPCB est adapté à un large éventail d'applications de PCB à haute vitesse..Le XHT-HFPCB est un excellent choix pour les applications nécessitant une intégrité du signal élevée, une faible perte et un faible bruit.

Le XHT-HFPCB est disponible dans une variété d'épaisseurs de panneaux allant de 0,2 mm à 6,0 mm et compte des couches de 1 à 20 couches.qui sont essentiels pour les conceptions à haute densitéLe XHT-HFPCB utilise un matériau stratifié à haute fréquence, qui offre d'excellentes performances électriques et fiabilité.

Le XHT-HFPCB convient à divers scénarios, notamment le transfert de données à grande vitesse, le traitement du signal à haute fréquence et la transmission du signal à haute fréquence.Il peut également être utilisé dans des applications nécessitant une manipulation de haute puissance et une gestion thermique.

Avec une capacité d'approvisionnement de 100 000 pièces par jour, XHT-HFPCB peut répondre aux besoins des projets à grande échelle.

Les options de paiement pour XHT-HFPCB incluent T/T, Western Union et MoneyGram.Ce produit est un excellent choix pour les clients à la recherche d'une carte de circuit imprimé fiable et de haute qualité à haute fréquence avec un temps de traitement rapide et une faible exigence de MOQ.

Personnalisation:

XHT offre des services de personnalisation de produits pour notre carte de circuit haute fréquence (HFPCB) modèle XHT-HFPCB.Nos HFPCB sont fabriqués à partir de laminés à haute fréquence et ont un contrôle d'impédance jusqu'aux normes de qualité IPC de classe 2 et de classe 3Nos produits sont également certifiés ISO, IATF16949 et RoHS, assurant ainsi notre engagement envers la qualité et la fiabilité.

Nos clients peuvent commander nos HFPCB avec un MOQ faible et s'attendre à un délai de livraison rapide de 5 à 8 jours.Avec notre capacité d'approvisionnement quotidienne jusqu'à 100000pcs, nous pouvons répondre à tous vos besoins pour les circuits imprimés haute fréquence, PCB micro-ondes.

Nos panneaux HFPCB ont une taille maximale de panneau de 600x1200mm, et nous offrons des voies aveugles et enterrées pour améliorer votre flexibilité de conception.et nous garantissons une qualité et des performances de premier ordre.

Assistance et services:

Notre produit de fabrication de PCB à haute fréquence est livré avec un support technique et des services complets pour s'assurer que nos clients obtiennent les meilleures performances possibles de leurs produits.Notre équipe d'ingénieurs experts est disponible pour fournir une assistance technique et des conseils sur tous les problèmes qui peuvent survenir au cours du processus de fabrication.

Nous offrons une gamme de services pour aider nos clients à tirer le meilleur parti de leurs PCB haute fréquence, y compris la révision de la conception, le prototypage, les tests et l'optimisation.Nos installations et équipements de test de pointe garantissent que chaque PCB haute fréquence que nous produisons répond aux plus hauts standards de qualité et de performance..

En plus de notre soutien technique et de nos services, nous offrons également des ressources de formation et d'éducation pour aider nos clients à développer leurs compétences et leur expertise dans la fabrication de PCB à haute fréquence.Notre objectif est de fournir à nos clients les outils et les connaissances dont ils ont besoin pour réussir dans ce domaine hautement spécialisé.
