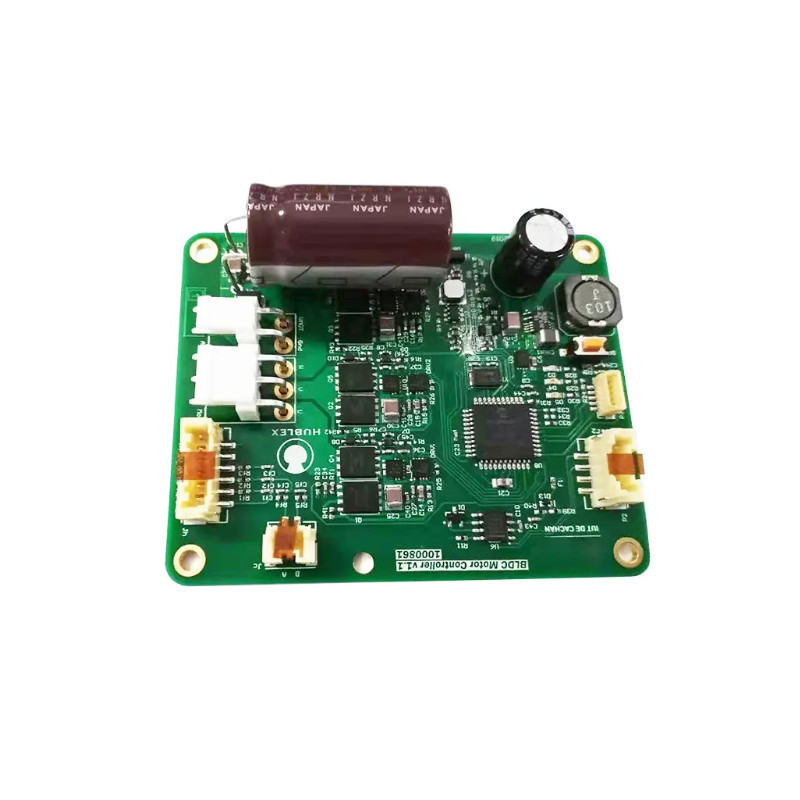

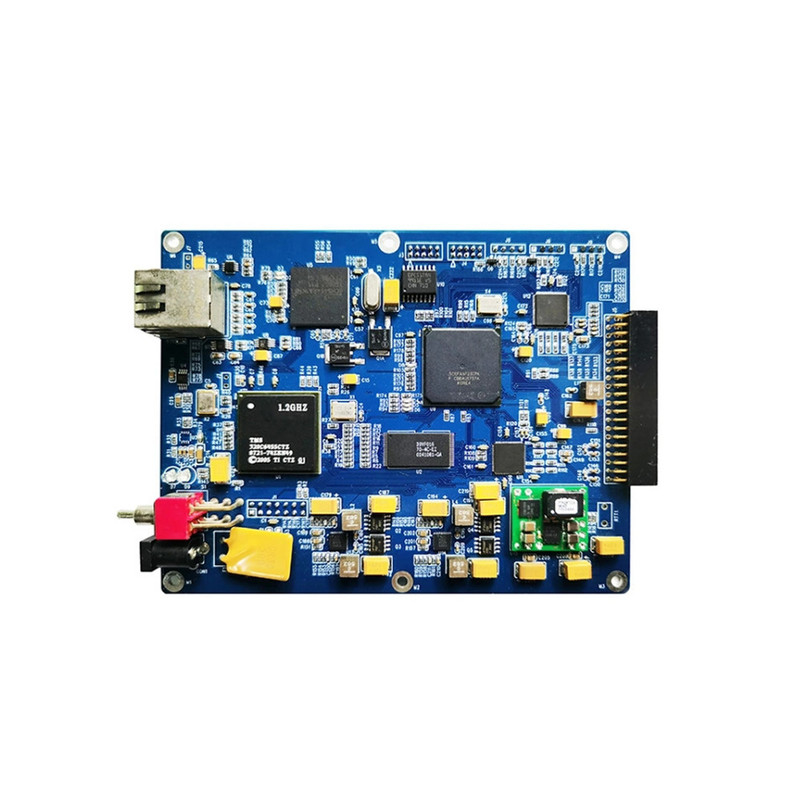

Personnalisable Rogers Fr4 assemblage de PCB rapide pour carte de circuit imprimé

Assemblage de circuits imprimés Rogers Fr4 personnalisable pour les circuits imprimés

Application de résistance à la soudure dans le service d'assemblage de PCB

Les zones qui ne doivent pas être soudées peuvent être recouvertes derésistance à la soudureLe masque de soudure est ce qui donne aux PCB leur couleur verte caractéristique, bien qu'il soit également disponible dans plusieurs autres couleurs, telles que rouge, bleu, violet, jaune, noir et blanc.L'une des résistances de soudure les plus couramment utilisées aujourd'hui est appelée "LPI" (masque de soudure photoimageable liquide) etUn revêtement photo-sensible est appliqué à la surface du PWB lors de l'assemblage du PCB, puis exposé à la lumière à travers le film d'image du masque de soudure,et finalement développé où les zones non exposées sont lavéesLe masque de soudure à film sec est similaire au film sec utilisé pour imager le PWB pour le placage ou la gravure.Autrefois, mais plus couramment utilisé, en raison de sa faible précision et résolution, est d'imprimer à la sérigraphie l'encre époxy.la résistance à la soudure offre également une protection contre l'environnement au cuivre qui serait autrement exposé.

Substrats communs

Matériaux fréquemment rencontrésdans le service d'assemblage de PCB:

• FR-2,papier phénoliqueou papier de coton phénolique, papier imprégné d'unrésine de formaldéhyde phénolique. Commune dans l'électronique grand public avec des cartes à face unique. Propriétés électriques inférieures à FR-4. Faible résistance à l'arc. Généralement nommé à 105 °C.
• FR-4, un tissuen fibre de verretissus imprégnés d'unrésine époxy. Faible absorption de l'eau (jusqu'à environ 0,15%), bonnes propriétés d'isolation, bonne résistance à l'arc. Très commun. Plusieurs catégories avec des propriétés légèrement différentes sont disponibles. Généralement classées à 130 °C.
• D'aluminium, oupanneau de noyau métalliqueouSubstrate métallique isolé(IMS), revêtu d'un diélectrique mince thermiquement conducteur - utilisé pour les pièces nécessitant un refroidissement important - interrupteurs d'alimentation, LED.parfois une carte de circuit imprimé mince à double couche basée surFR-4, stratifiée sur tôle d'aluminium, généralement 0.8Je vous en prie.5Les stratifiés les plus épais sont parfois également dotés d'une métallisation en cuivre plus épaisse.dans l'assemblage de PCB.
• Substrats souples- peut être une feuille isolée revêtue de cuivre ou peut être stratifiée en un raideur mince, par exemple 50-130 μm
  • Le capitaineouLe produit UPILEX,a)polyimideUtilisé pourautres circuits imprimés flexibles, sous cette forme commune dans l'électronique grand public à petit facteur de forme ou pour les interconnexions flexibles.
  • Pyralux, une feuille composite de polyimide-fluoropolymère.La couche de cuivre peut se délaminer pendant le soudage.

Spécification

Qu'est-ce que le XHT fournit?
1. 7/24 Ventes et support technique
2- Des méthodes de paiement flexibles et des conditions de paiement négociables
3Les commandes en vrac et en échantillons sont prises en charge.
4Plus de 10 ans d'expérience dans l'exportation à l'étranger, gestion flexible des questions de transport et de dédouanement

Questions fréquentes
